探秘水控機原理圖，解鎖用水智慧管控

文章出處：http://psychicreadingswithdeb.com 作者：興邦電子

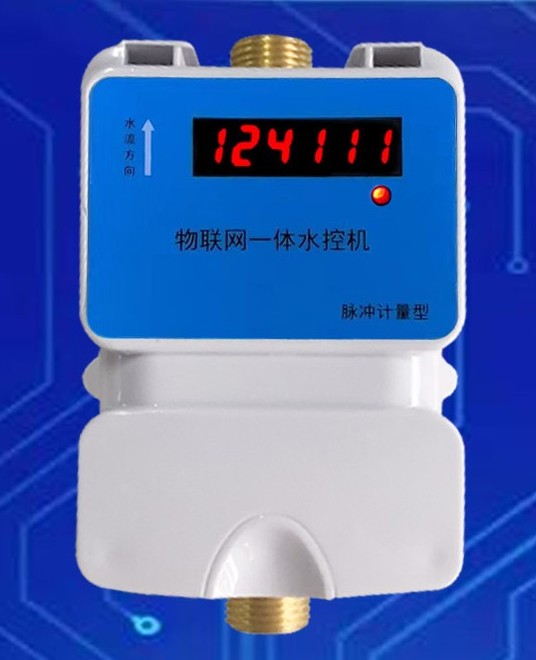

• 按時間計費：一般以秒或者分鐘為單位進行扣費。比如在學校的淋浴設施、公共浴室等場所應用較為廣泛。用戶將卡片插入水控機感應區后，水控機便開始計時，按照預先設置好的費率扣費，像有的地方可能設定每一分鐘扣除一定金額的費用。在使用過程中，水控機不斷累計消費金額，當用戶關閉熱水閥門或者直接拔卡時，水控機會(huì )立即感應到這一動作，自動關閉電磁閥，停止出水，同時也停止計費。這種計費方式成本相對較低，安裝方便，無需進行大規模的管道改造和復雜的布線工作，特別適合一些小型場所或對成本較為敏感的用戶，也能激勵用水時間較短的用戶高效用水，避免長時間占用水資源。不過它受水壓影響較大，在水壓不同時，即便扣費相同，實際出水量可能存在差異，有一定的計費公平性問題。

• 按用水量計費：是依據實際使用的水量多少來扣除相應費用，通過流量計精確計量實際用水量，并按照預先設定的費率進行扣費。其優點是計費更公平，計量更準確，不會(huì )因為水壓?jiǎn)?wèn)題影響計費公平性，能如實反映用戶的用水情況，像在一些按用水量收費的宿舍、用水場景中，每噸水設定一個固定的單價，用了多少?lài)嵥?，就按照單價乘以用水量來收取費用，使用戶可以清楚知曉自己的用水開銷，也有助于培養節約用水的意識，適用的場景更加廣泛，能滿足多種不同的用水環境需求。

• 電磁閥：這是控制水流通斷的重要部件。比如在常見的感應 IC 卡水控機中，當用戶將 IC 卡靠近水控機，且 IC 卡控制器讀取到卡上有足夠的可用水費時，電磁閥會(huì )接收指令打開，允許水流通過，水便能正常流出；而一旦 IC 卡上余額不足或者使用完畢，電磁閥就會(huì )關閉，停止出水。其規格多樣，有 2 分（G1/2 外螺紋 DN8）、4 分（G1/2 外螺紋 DN15）、6 分（G1/2 外螺紋 DN20）等規格。在安裝時也有諸多要點，安裝前要先沖洗管道，將雜質沖洗干凈；若是水塔供水，要選擇與水壓相適配的電磁閥，以免出現不能上水或流量過小的情況；還要檢查電磁閥標識電壓是否與控制電源輸出電壓一致，檢查過濾網是否完整、閥體各部位是否無破損，并且確保水流方向與電磁閥箭頭標識方向一致；同時，電磁閥應安裝在室內易維修及避免造成其它連帶損失的區域，注意防凍、防曬，以防閥體凍裂老化，安裝時線圈朝上，禁止用扳手等工具作用于線圈及塑料部位，電磁閥兩端接口管道應保持在同一直線上，切勿兩接口上下錯位時強行安裝。

• 流量計：主要起著精確測量水流情況的作用，是為后續的計費提供準確數據基礎的關鍵所在。常見的 EPT 流量計分為霍爾流量計和光電流量計兩種，霍爾流量計是利用霍爾效應，通過葉輪轉動產生的 GS 值轉換成脈沖信號輸出；光電流量計則基于光學原理，利用葉輪切割光通路產生的脈沖信號，通過計算葉輪的轉動次數來測量水量，而且光電流量計內部不含磁鐵，對水質保護更好，更適合于飲用水的使用。

• 控制器：可以說是整個水控機的 “大腦”。例如 IC 卡控制器，它不僅讀取用戶消費卡上的可用水費，還能在用水過程中按照設定的模式，以脈沖表流量為單位或者依據時間等來計算費用，并相應扣除用水費。不同類型的水控機控制器功能會(huì )略有差異，但都承擔著根據各種參數和設定規則來指揮協調其他部件工作的重任。

• 卡槽（或感應區）：這是用于放置或感應用戶卡片的部分。像感應 IC 卡水控機就有對應的感應區，當用戶將 IC 卡靠近感應區時，機器就能讀取卡片信息，判斷是否能出水及進行相應的計費操作；而對于插卡式的水控機，卡槽則負責固定卡片，保障讀卡的穩定性和準確性，方便水控機與卡片之間的數據交互。

• 電源線連接：大多數水控機使用的是 12V 操作電源（禁止接入 AC220V），在連接時要確保接入的電源電壓穩定且符合要求。比如在接線時，對于一些電源接線口有明確標識的水控機，要將對應的火線、零線準確接入相應位置。像 DC12V10A/20A/30A 電源接線中，左邊的第一個和第二個接線柱（L、N）就是用于接入交流電源，分別連接火線和零線；左邊的第三個接線柱（GND）是接地線，要確保安全接地；而直流輸出端正極（+V）和負極（COM/-V）也要對應連接到水控機的對應電源接口上，有的還會(huì )有用于調整直流電壓值的接線柱（如 + V ADJ），可保證輸出電壓在 +-10% 的可調范圍內，接線人員要嚴格按照說明進行操作。

• 信號線連接：信號線負責傳輸各種控制信號和數據信息。例如控制器通常需要通過通信線與電腦或網絡(luò )連接，實現遠程監控，這就要求信號線連接穩固且準確，避免出現信號中斷或者錯誤傳輸的情況。當有多臺水控機，使用 RS485 通信轉換器來連接電腦時，要特別注意水控機的灰色線接轉換器的 A，藍色線接轉換器的 B，若 A 線與 B 線接錯將會(huì )導致整個系統無法正常通信。另外，像傳感器（如流量計等）與控制器之間也通過信號線連接，以將監測到的水流等數據實時傳遞給控制器，便于控制器做出相應的判斷和指令下達，接線過程中要保證每根信號線都對應正確的接口，防止出現錯接、漏接等問題。

• 與電磁閥及流量計的接線：電磁閥和流量計與水控機主體的接線同樣需要精準操作。對于電磁閥，要確保其連接的線路能準確接收來自控制器的開斷指令信號，使得電磁閥能按照要求正常打開或關閉水流通道；流量計則要將測量到的水流數據通過信號線準確無誤地傳輸給控制器，為計費等功能提供可靠的數據支撐。在接線時，要遵循設備說明書上的接線圖進行操作，并且所有的接頭，最好用自粘帶纏繞，以防線頭銹斷，保障線路連接的穩定性和持久性。
